鋰電池表面缺陷檢測應用案例
隨著新能源大力發展，電池的需求越來越多，產量大、人工成本高是很多企業的頭痛的事情，現大多都轉換為智能自動化產線。智能自動化產線就會用到視覺，光源就是其中必不可少的配件之一。樂視光源是一家專業的光源生產商，下面我們以電子行業的—鋰電池為例，詳細分享我司的打光經驗。

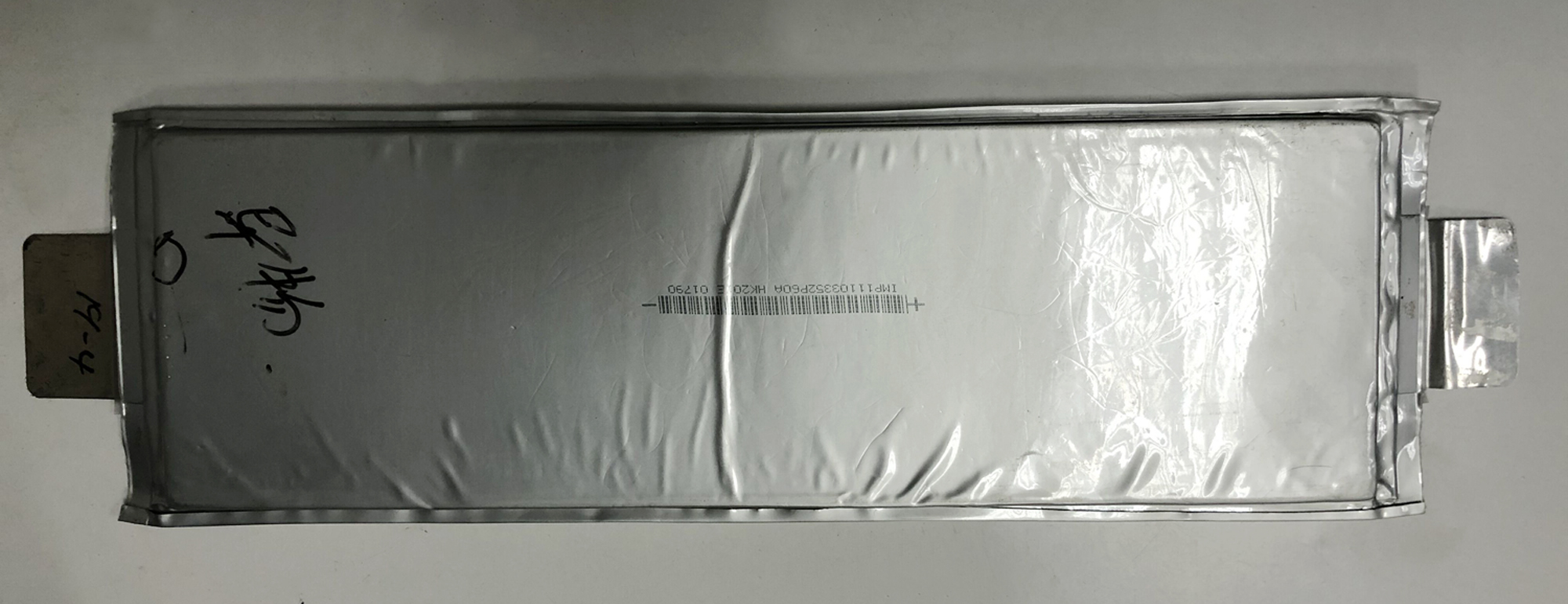

被測物體圖像
案例分析：上圖為車載鋰電池產品，需要檢測表面的折痕、劃痕，異物，表面光滑反光等缺陷。評估視野太大，由于使用面陣相機時不好打光，所以采用線掃相機拍攝。我司多使用線光源配合線掃相機，對應的產品有線光源、多角度線光、隧道光源、同軸線光源等。下面我們以線掃光源的幾種效果來做一個參考說明。
線光源：線光源有兩種照射方式，分別為單條線光與雙條線光對射。通常我們采用單條照射，如果產品有邊有高度差(單條會有陰影影響)，或者均勻性需要加強可以考慮雙條線光對射。線光源比較靈活可以擺放任意角度，可明、暗場照射。光路非常聚集方向性強。

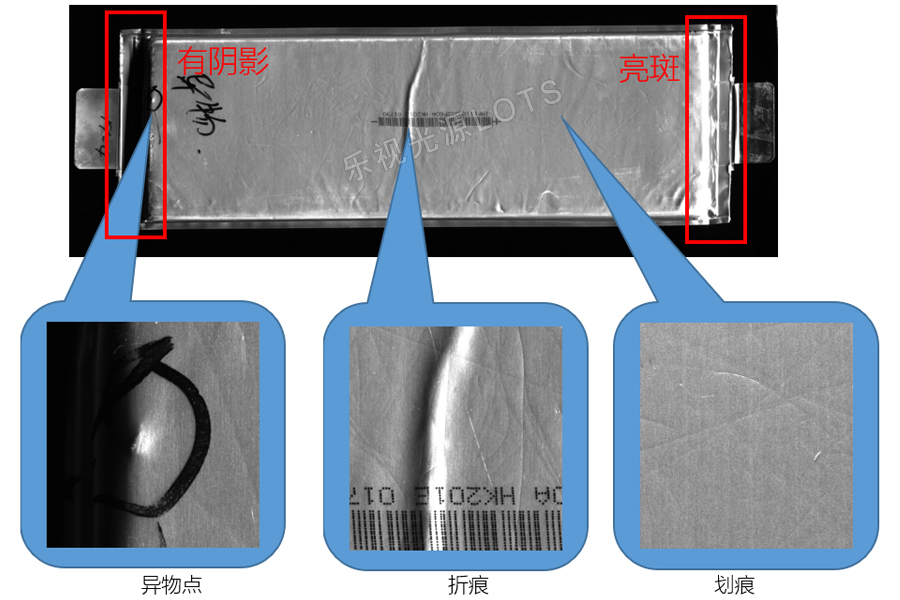

下圖為單條線光源照射效果圖，優點：表面中間整體均勻，異物、折痕特征顯現。缺點：起始位置過亮，結尾部分有陰影，方向單一，劃痕無法全部呈現。
線光源
光源架構圖

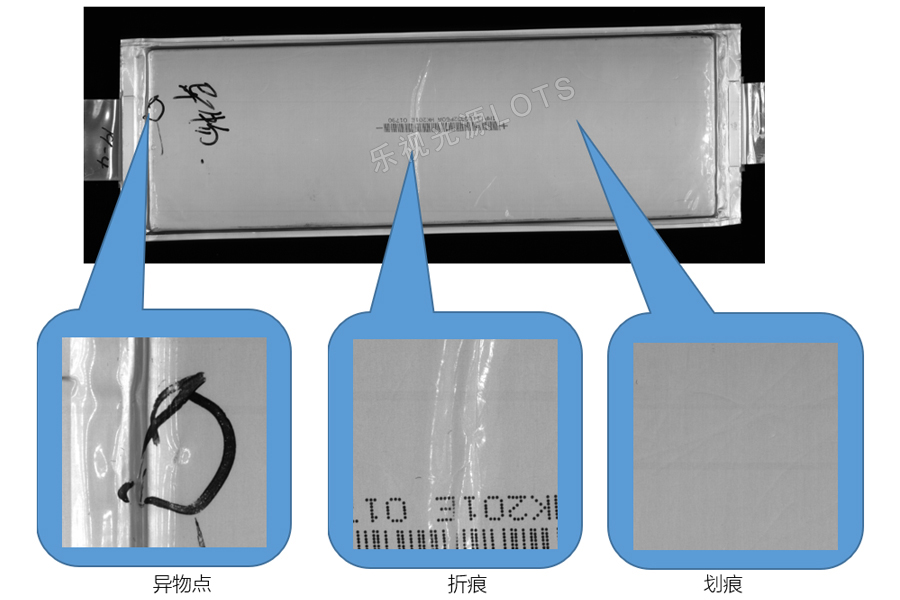

下圖為雙條線光源對射效果圖，優點：表面中間整體均勻，異物特征顯現。結尾部分陰影部分消除。缺點：起始位置過亮，方向單一，劃痕無法全部呈現 。
線光源
光源架構圖

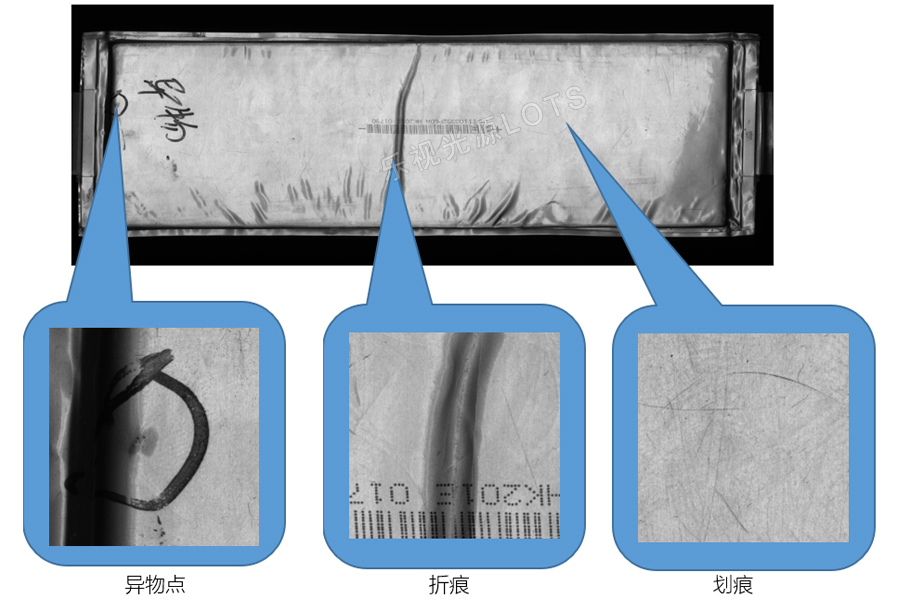

同軸線光源：主要為針對表面特征類檢測，如表面劃痕、凹凸點、字符等特征檢測。此次鋰電池打光，表面均勻，劃痕、異物、折痕等特征，效果非常好。具體可參考以下效果圖片：
同軸線光源
光源架構圖

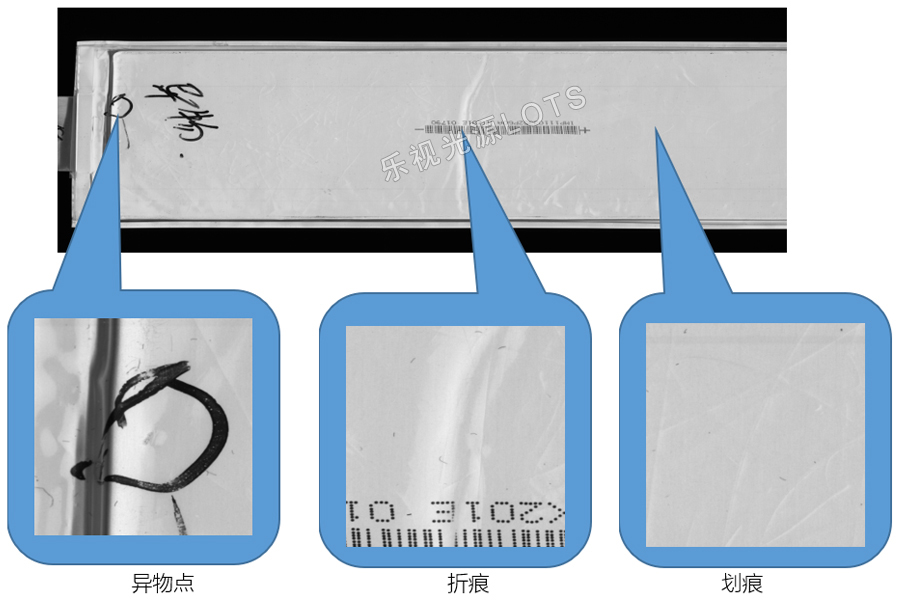

多角度線光源：主要為針對劃痕類型檢測，通常光路會把劃痕打的比較亮白，大多在手機屏檢測應用較多。在鋰電池上使用此光源，表面非常均勻，由于劃痕與背景同樣比較亮白，效果并不是很好。具體可參考以下效果圖片：
多角度線光源
光源架構圖

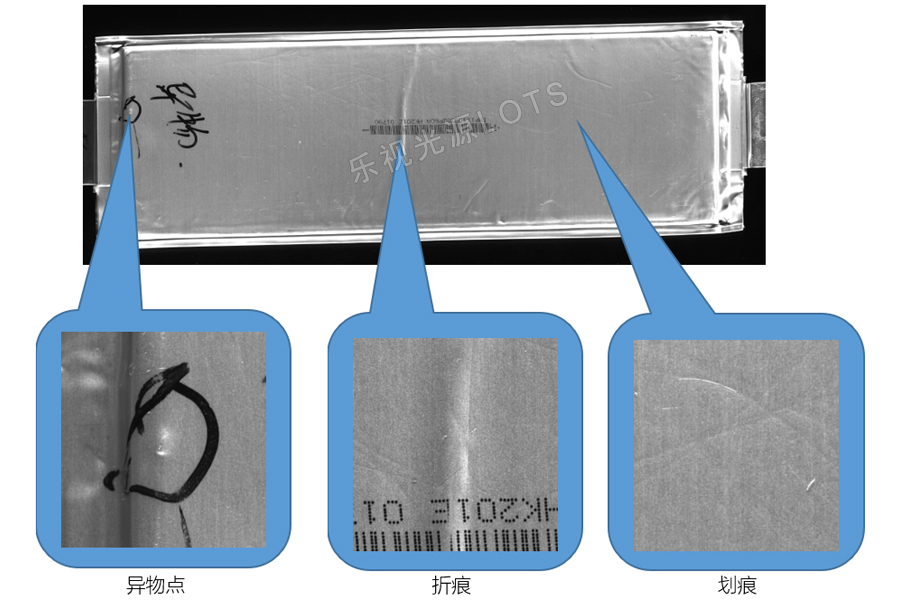

隧道線光光源：隧道線光源在線掃光源里均勻性最好，一般用在表面印刷類較多。在鋰電池上使用此光源，表面非常均勻，但是需要檢測的特征類型效果不是很好。具體可參考以下效果圖片：
隧道線光源
光源架構圖
總結：
我們回顧以上的實驗可知：
1、線光源亮度高、方向性強，檢測劃痕效果并不是很理想；
2、多角度線光源雖然專門針對劃痕檢測，但是對于背景為黑色的缺陷效果更佳；
3、隧道線光源能使成像非常均勻；
4、同軸線光源能夠消除反光；
5、高角度光路合適檢測表面劃痕、同時對凹凸曲面及贓物、印刷等特征都有非常好的效果。
綜上所述，對于大型鋰電池產品表面特征檢測，同軸線光有非常好的應用效果。
