數字控制盒

3DPC-F(新)

簡述

1.高性價比配套照明最佳方案；2.常亮與頻閃功能模式可選；3.頻閃點亮時間0-255ms可設；4.10us快速響應，256級亮度可調。

聯系我們

分享該頁面

產品介紹

型號參數

文件下載

產品特點：

1.高性價比配套照明最佳方案
2.常亮與頻閃功能模式可選
3.頻閃點亮時間0-255ms可設
4.10us快速響應，256級亮度可調

工作系統示例

時序圖

常亮模式(H 1模式)：
當外部連接觸發信號時，觸發“+”輸入高電平5-24V “-”接地時，光源滅。
常滅模式(H 0模式)：
當外部連接觸發信號時，觸發“+”輸入高電平5-24V “-”接地時，光源亮。
常滅模式（H0模式）觸發時序圖

說明：T1觸發光源打開延時時間，T2光源被觸發后點亮時間，T3觸發光源關閉延時時間，T1≤10us，T3≤10us。

常用外部觸發信號接線方法

編碼規則：

控制器型號

類型	型號	輸出電壓	總輸出功率	單路輸出最大功率	通道數	外部觸發電壓
數字控制盒	LTS-3DPC2480-4F	24V	80W	80W	4	5-24V

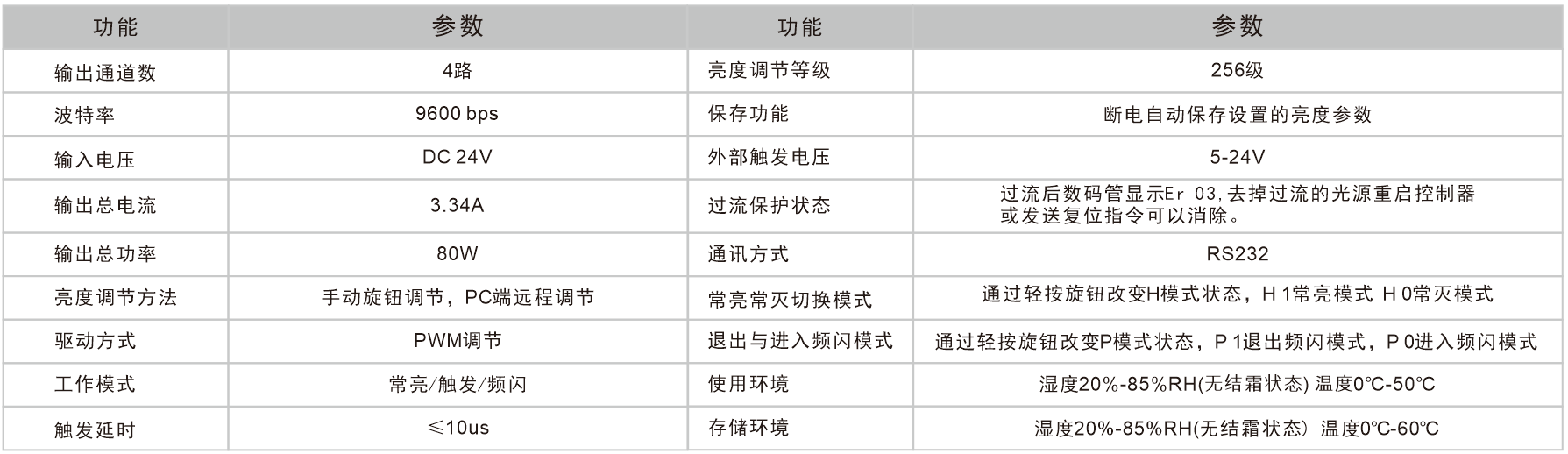

產品規格參數表：
